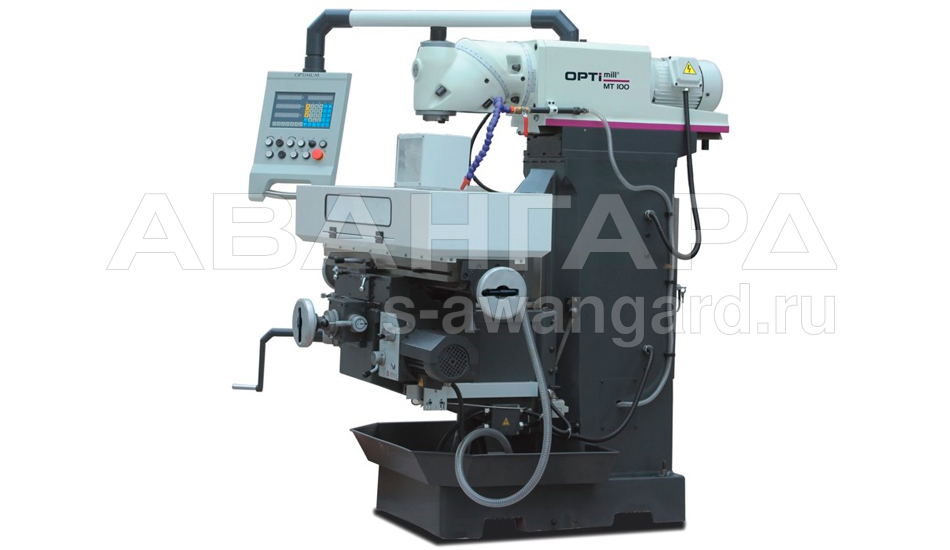

Горизонтально-вертикальный фрезерный станок OPTImill MT 100
Самовывоз со склада в СПб:
21.08.2026
Доставка
:
:
Примерно: руб.
Артикул: 3336110
| Родина бренда |
Германия |
| Изготовление |
Китай |
Как оплатить?
Банковской картой
Наличными
Безналичный расчёт
1 год
Гарантия производителя и гарантийная поддержка компании «СЦ Авангард»
Технические параметры
| Наименование параметров | MT 100 |
|---|---|
|
Мощность главного двигателя |
2,2 кВт |
| Напряжение питающей сети | 380 В |
| Шпиндель | М16 |
| Общее номинальное значение потребляемой мощности | 3,6 кВт |
| Максимальный диаметр торцевой фрезы | 82 мм |
| Максимальный диаметр концевой фрезы | 20 мм |
| Максимальный диаметр рассверливания в стали | 20 мм |
| Максимальный диаметр сверления в стали | 18 мм |
|
Размер горизонтального стола |
1120х260 мм |
| Расстояние шпиндель-горизонтальный стол |
90-520 мм |
| Вылет вертикального шпинделя | 90-520 мм |
| Вылет горизонтального шпинделя |
110-540 мм |
| Поворот шпинделя |
360 ° |
|
Диапазон скоростей шпинделя |
40 - 1600 об/мин |
|
Количество скоростей шпинделя |
11 |
|
Длина стола |
1120 мм |
|
Ширина стола |
260 мм |
|
Размер Т-образных пазов стола |
14 мм |
|
Количество Т-образных пазов стола |
3 |
|
Расстояние между Т-образными пазами |
63 мм |
|
Максимальная грузоподъемность |
350 кг |
| Подключение сжатого воздуха | 700-1060 кПа |
| Ручное перемещение по оси X | 600 мм |
| Ручное перемещение по оси Y |
270 мм |
| Ручное перемещение по оси Z |
380 мм |
| Автоматическое перемещение по оси X | 480 мм |
| Автоматическое перемещение по оси Y | 270 мм |
| Автоматическое перемещение по оси Z | 340 мм |
| Рабочая подача по оси X |
24 - 402 мм / мин |
| Патрон шпинделя |
Ø 32 мм ISO 40 DIN 2080 |
| Диапазон поворота фрезерной головки по X - Y плоскости |
360 ° |
| Диапазон поворота фрезерной головки по Z - X плоскости | 360 ° |
| Ход пиноли (шпинделя) | 127 мм |
| Вес нетто | 1300 кг |
|
Габариты (ДхШхВ) |
1355x1540x1650 мм |
| Вес брутто |
1440 кг |
| Габариты упаковки (ДхШхВ) | 2300x2500x1850 мм |
Видео работы станка
- Универсальность и простота конвертации. Универсальный фрезерный станок для мастерских.
- Универсальное исполнение;
- Жесткая массивная конструкция из высококачественного серого чугуна;
- Вертикальный и горизонтальный шпиндель;
- Прочная конструкция машины;
- Фрезерная головка может поворачиваться и вращаться под любым пространственным углом;
- Плавный ход благодаря полированным зубчатым колесам, работающим в масляной ванне;
- Все направляющие закалены и регулируются с помощью клиньев;
- Централизованная смазка;
- Большие развязанные маховики со шкалой;
- Светодиодная лампа;
- Система охлаждения;
- Простое управление переключающими элементами;
- Прочные прямоугольные направляющие по осям Y и Z;
- Регулируемый по высоте защитный экран с микровыключателем, от разлетающихся стружек и деталей, для максимальной защиты пользователя;
- Массивное и крупногабаритное основание XY, точно обработанная поверхность с Т-образными пазами;
- Цифровой индикатор положения DPA 2000;
- Двигатель подачи с фиксированными этапами;
- Подача по осям X и Y;
- Ось Z с электрической регулировкой высоты стола.
Горизонтальный хобот
Горизонтальный хобот Ø32 мм для работы дисковыми фрезами
Подача стола
Двигатель и коробка подач по осям X / Y. 9 скоростей, рабочий ход 24 - 402 мм/мин
Панель управления
Фирменная панель управления OPTI со встроенным УЦИ
Ограждение стола
Удобное и эргономичное ограждение рабочего стола для защиты от стружки и СОЖ
Комплект поставки
- Цанговый патрон ISO40 с цангами 4 - 16 мм
- Горизонтальный хобот Ø32 мм
- Фрезерная оправка ISO40 / Ø32 мм
- Комплект инструмента для обслуживания
- Руководство по эксплуатации на русском языке
