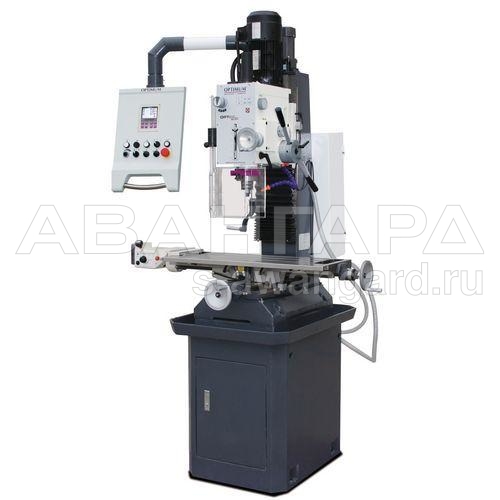

Универсальный сверлильно-фрезерный станок OPTImill MB 4 PV
Самовывоз со склада в СПб:
21.08.2026
Доставка
:
:
Примерно: руб.
Артикул: 3338465
| Родина бренда |
Германия |
| Изготовление |
Китай |
Как оплатить?
Банковской картой
Наличными
Безналичный расчёт
1 год
Гарантия производителя и гарантийная поддержка компании «СЦ Авангард»
Технические параметры
| Наименование параметров | MB 4PV |
|---|---|
|
Мощность главного двигателя |
1,5 кВт |
| Напряжение питающей сети | 220 В |
| Общее номинальное значение потребляемой мощности | 2 кВт |
| Максимальный диаметр торцевой фрезы | 63 мм |
| Максимальный диаметр концевой фрезы | 26 мм |
| Максимальный диаметр рассверливания в стали | 24 мм |
| Максимальный диаметр сверления в стали | 20 мм |
|
Размер горизонтального стола |
800х240 мм |
| Расстояние шпиндель-горизонтальный стол |
0-420 мм |
| Вылет вертикального шпинделя | 258 мм |
| Поворот шпинделя | ±60 ° |
| Диапазон скорости подачи по оси Z | 0,1 - 0,26 мм/об |
|
Диапазон скоростей шпинделя |
60 - 2760 (50 Гц) / 60 - 2760 (60 Гц) об/мин |
| Количество скоростей шпинделя |
2 |
|
Длина стола |
800 мм |
|
Ширина стола |
240 мм |
|
Минимальное расстояние шпиндель-стол |
0 мм |
|
Максимальное расстояние шпиндель-стол |
420 мм |
|
Размер Т-образных пазов стола |
14 мм |
|
Количество Т-образных пазов стола |
3 |
|
Расстояние между Т-образными пазами |
80 мм |
|
Максимальная грузоподъемность |
175 кг |
| Подключение сжатого воздуха | 700-1060 кПа |
| Ручное перемещение по оси X | 560 мм |
| Ручное перемещение по оси Y |
195 мм |
| Ручное перемещение по оси Z |
350 мм |
| Патрон шпинделя |
MT 4 |
| Диапазон поворота фрезерной головки по Z - X плоскости | ± 45 ° |
| Ход пиноли (шпинделя) | 120 мм |
| Диапазон автоподачи шпинделя | 0.1 -0.18- 0.26 мм/об |
| Вес нетто | 495 кг |
|
Габариты (ДхШхВ) |
1000x1300x2220 мм |
| Вес брутто |
565 кг |
| Габариты упаковки (ДхШхВ) | 1240x950x2160 мм |
- Универсальные сверлильно-фрезерные станки с цифровым индикатором положения DRO 5 и основанием из чугуна. MB 4PV с бесступенчатым электронным приводом.
- Тяжелое, монолитное исполнение;
- Масляная ванна зубчатого приводного механизма шпинделя;
- Правое/левое вращение шпинделя;
- Электроннорегулируемый контроль скорости шпинделя;
- Моторизованное позиционирование по оси Z;
- Моторизованная подача по оси X;
- Система охлаждения;
- Cтаночный светильник;
- Поворотная на ± 60° фрезерная головка;
- Регулируемые клинья;
- Шлифованные и шабреные направляющие типа “ласточкин хвост”, регулируемые клиновыми планками;
- Большеразмерный защитный экран с конечным выключателем;
- Автоматическая подача пиноли;
- Цифровой индикатор положения DRO 5;
- Функции сверления и нарезания резьбы;
- Массивный чугунный корпус с каналом для стружки;
- Массивное и крупногабаритное основание XY, точно обработанное с помощью Т-образных пазов и регулируемых клиньев. MB 4P:
- Двухступенчатый качественный промышленный электродвигатель;
- Большой диапазон скоростей от 95 до 3200 об/мин при 12 переключаемых скоростях. MB 4PV:
- Одноступенчатый качественный промышленный электродвигатель;
- Большой диапазон скоростей от 60 до 2760 об/мин благодаря двум бесступенчатым скоростям.
Подача пиноли
Маховик микрометрической и рукоятка грубой подачи пиноли, механизм автоматической подачи
Панель управления
Фирменная панель управления OPTI со встроенным УЦИ
Подача стола
Привод автоматической подачи стола по оси Х
Подставка под станок
Массивная литая подставка под станок из чугуна
Комплект поставки
- Подставка под станок;
- Конус Морзе MK 3;
- Переходник МК 3 - МК 4;
- Зажимная планка M 16;
- Комплект инструментов.
