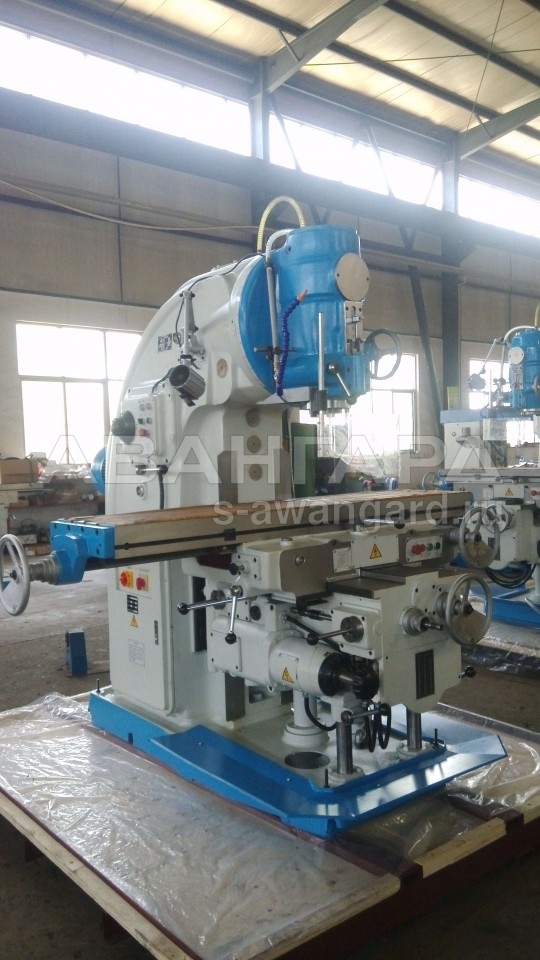

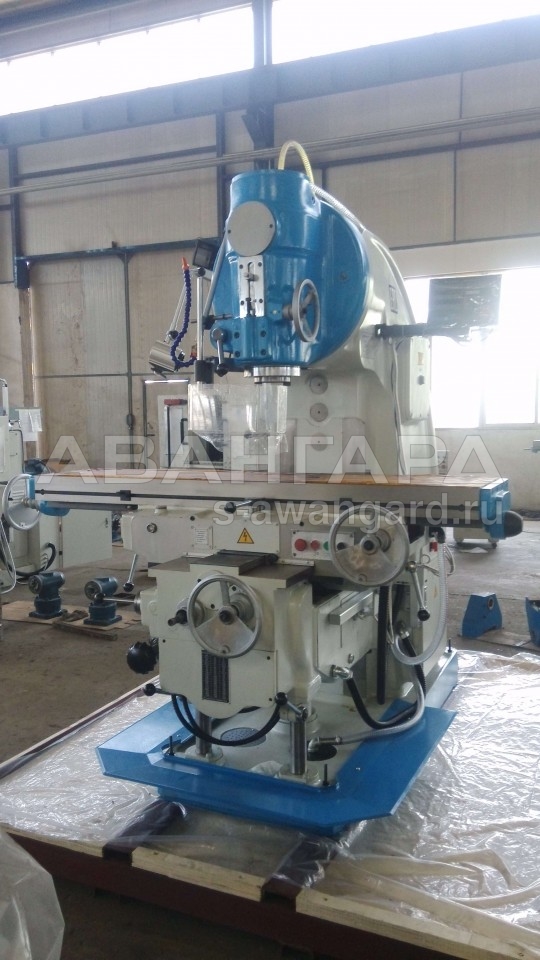

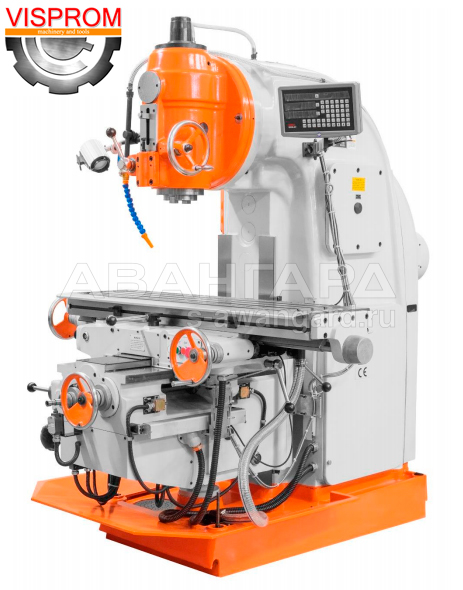

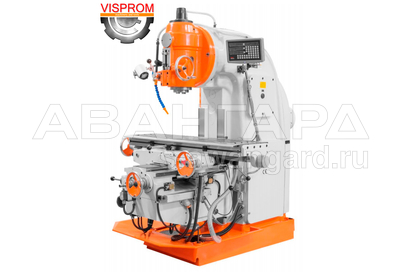

Вертикальный фрезерный станок по металлу FH-170

Технические параметры

Наименование параметров	FH-170
Размер стола (ШхД), мм	400х1700
Макс. нагрузка, кг	800
Макс. продольный ход стола
-ручной, мм	900
-механический, мм	880
Макс. поперечный ход стола
-ручной, мм	315
-механический, мм	300
Макс. вертикальный ход стола
-ручной, мм	385
-механический, мм	365
Число и размер Т-образного паза, мм	3х18
Расстояние между Т-образными пазами, мм	90
Конус шпинделя	ISO50
Диаметр отверстия шпинделя, мм	29
Диаметр переднего подшипника шпинделя, мм	90
Ход шпинделя в осевом направлении, мм	85
Расстояние от переднего конца шпинделя до поверхности стола
-мин, мм	130
-макс, мм	515
Число скоростей	18
Диапазон скорости подачи стола, мм/мин
-продольное направление	23,5-1180
-поперечное направление	23,5-1180
-вертикальное направление	8-394
Скорость ускоренного перемещения стола, мм/мин
-продольное направление	2300
-поперечное направление	2300
-вертикальное направление	770
Разрешение считывающего устройства, мм	0,005
Общая мощность, кВт	15
Главный двигатель, кВт	11
Скорость главного двигателя, об/мин	1440
Двигатель насоса подачи СОЖ, кВт	0,125
Подача СОЖ, л/мин	22
Общие размеры (ДхШхВ), мм	2558х2159х2328
Масса нетто, кг	4250
Масса брутто, кг	4850

Комплект поставки

• Тяга - 1 комплект.
• Цанговый патрон ISO50 и цанги 4, 5, 6, 8, 10, 12, 14, 16, 18, 20 - 1 комплект.
• Фрезерная оправка ISO50 ISO50-Ø40 - 1 шт.
• Конус 7:24 7:24 ISO50/MK4 - 1 шт.
• Масленка - 1 шт.
• Тиски станочные поворотные 200 мм - 1 шт.
• Анкерный болт М20х500 - 4 шт.
• Рожковый ключ 17х19 - 1 шт.
• Рожковый ключ 22х24 - 1 шт.
• Рожковый ключ 27х30 - 1 шт.
• Рожковый ключ 32х36 - 1 шт.
• Односторонний ключ 14 - 1 шт. (может быть заменен на 11х14)
• Односторонний ключ 50 - 1 шт. (может быть заменен на 50х55)
• Шестигранный ключ 5,6,8,10 - 4 шт.
• Втулка МК4/МК2 - 1 шт.
• Втулка МК4/МК3 -1 шт.
