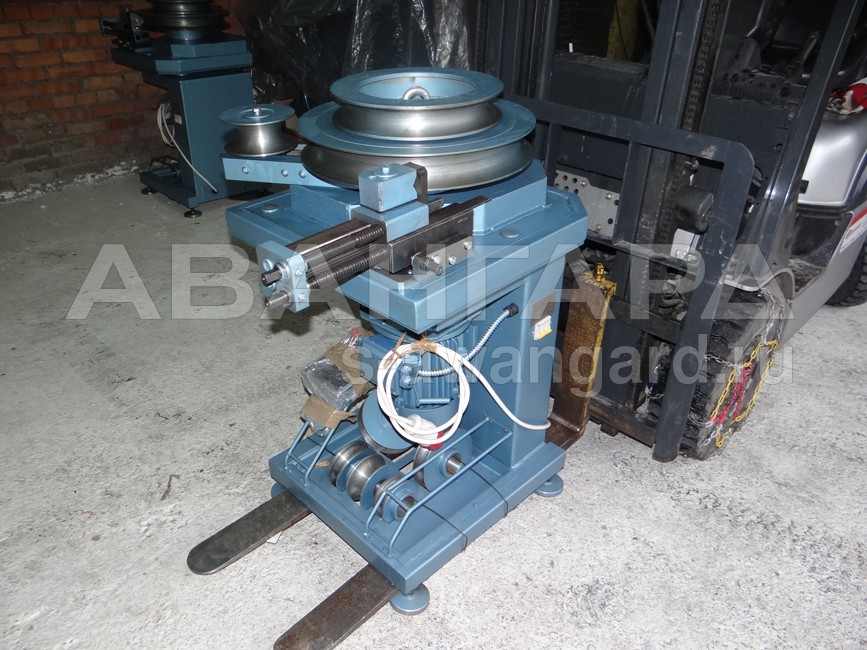

Трубогибочный станок УГС-6/1А (УГС-5)

Трубогибочный станок УГС-6/1А – это модернизированная модель, популярного станка УГС-5 снятого с производства.
Предназначен для гибки труб из черных, цветных, нержавеющих металлов, оцинкованных и без покрытия, а также для гибки профильных труб и сортового проката методом обкатки роликом вокруг гибочного шаблона (колодки), в холодном состоянии.

Станок обеспечивает качественный изгиб заготовок на заданный угол до 180º с минимальным изменением геометрии профиля без образования гофр, изломов и прочих дефектов. Позволяет изготавливать сложные изделия из труб с неоднократным изменением ориентации плоскостей гиба в пространстве, учитывая особенности рельефа конструкций (при обходе колонн, опор и прочих препятствий).

Трубогиб применяется для гибки труб с отношением наружного диаметра к толщине стенки менее 20, при этом радиусы гибки соответствуют 3…5 диаметрам трубы. Комплектуется колодками и роликами для гибки водогазопроводных труб в диапазоне 3/8", 1/2", 3/4", 1", 1¼", 1 ½", 2", с радиусами гибки от 35 до 250 мм, по внутренней стенке трубы.

Преимущества:

• возможность управления станком в ручном и автоматическом режимах, причем в автоматическом режиме процесс гибки осуществляется системой электронного управления, по заданной программе, а модернизированная силовая плата управления обеспечивает более высокую надежность и работу в электросети;.
• станок оснащен системой динамического торможения главного привода;.
• возможность использования станка при выполнении различных гибочных операций, за счет сменной технологической оснастки;
• возможность управления станком с пульта, а так же предусмотрена возможность дистанционного управления работой трубогибочного станка с использованием радиоканала;
• станок не требует специальной подготовки фундамента, он устанавливается на любое твердое покрытие для удобства хранения оснастки предусмотрен поддон;

Стандартная комплектация:

Стандартная комплектация из шести сменных колодок предназначена для гибки водо-газопроводных труб по ГОСТ 3262-75, диаметром от 1/2'' до 2'' и толщиной стенки от 2 мм до 4,5 мм

* Комплектуется по спецзаказу.

Дополнительная комплектация:

• Дополнительно изготавливается оснастка под все типоразмеры труб диаметром от 17 до 60 мм с толщиной стенки от 2 до 5 мм.).
• По специальному заказу станок комплектуется оснасткой для гибки сортового.

  - круглого проката ГОСТ 1414-75, (d от 16 до 50 мм, марка стали любая от СТ-3 до СТ-45);
  - квадратного проката ГОСТ 1133-71, (размер от 16 до 40 мм, марка стали любая от СТ-3 до СТ-45);
  - прямоугольного проката и полосы ГОСТ 4405-75, (размер от 10 до 40 мм, марка стали любая от СТ-3 до СТ-45).

Профили
Трубы	Сортовой прокат				Профильные трубы
Макс. размеры заготовок, мм
Д нар. 60	Д нар. 50	Рассчитывается индивидуально под конкретный заказ оснастки
Радиус гиба, мм
210	210	Рассчитывается индивидуально под конкретный заказ оснастки
