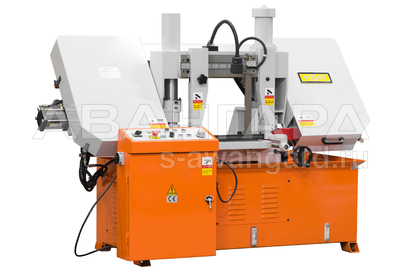

Станок полуавтоматический двухколонный TGK-4235

Ленточнопильный станок TGK-4235 является гидравлическим ленточнопильным станком, колонного двухстоечного типа. Полуавтоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 350 мм и прямоугольной заготовки 350x350 мм под углом 90°.

Двухстоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны) большого диаметра по которой вверх-вниз перемещается горизонтальная пильная рама. Пильная рама, представляет собой стальную сварную конструкцию.

На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».

Основные элементы:

• Угол пиления заготовок 90°.
• Опускание и подъем рамы осуществляется за счет гидравлики автоматически.
• Станок управляется трёхфазным двигателем.

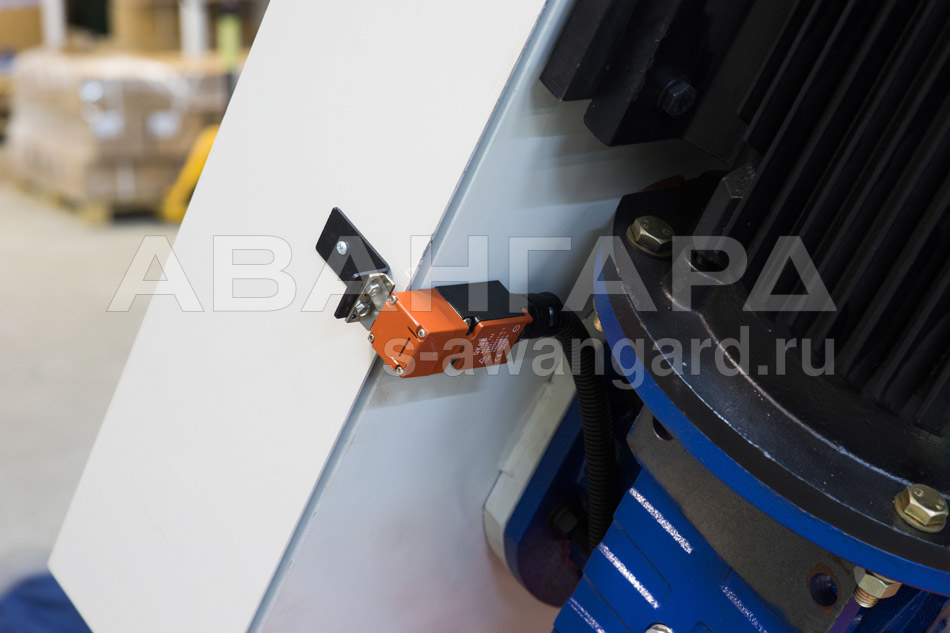

• Предохранительные концевики, оберегающие станок от включения при незакрытых кожухах рамы.

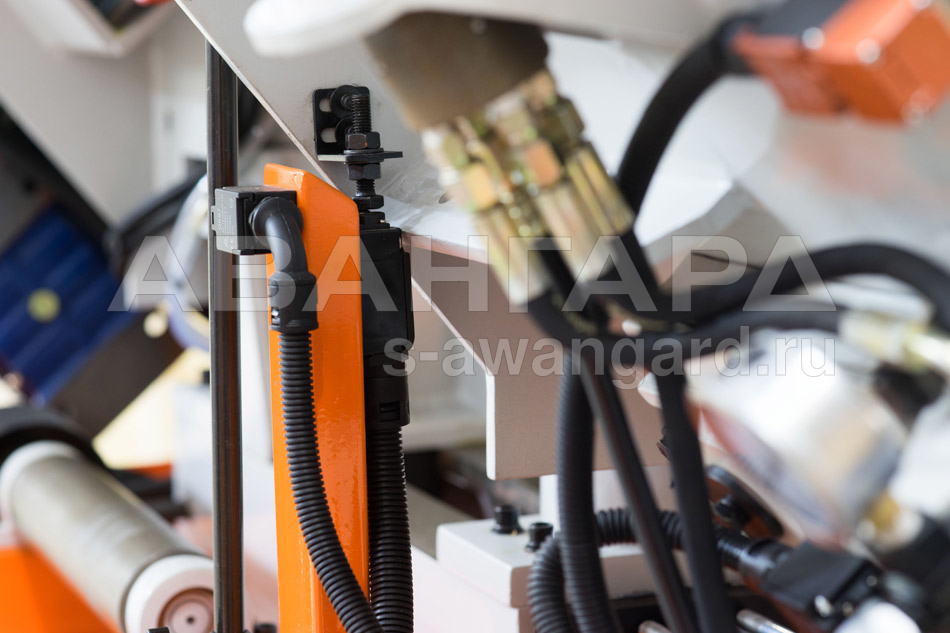

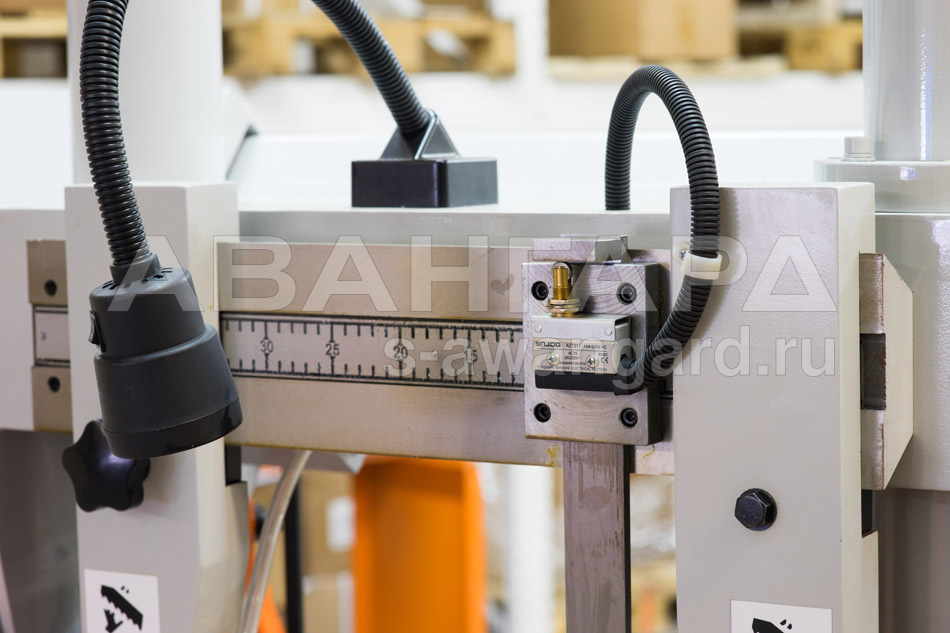

• Концевики на подъём/опускание рамы и на обрыв полотна.
• Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин.
• Термозащита электродвигателя.
• Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно.

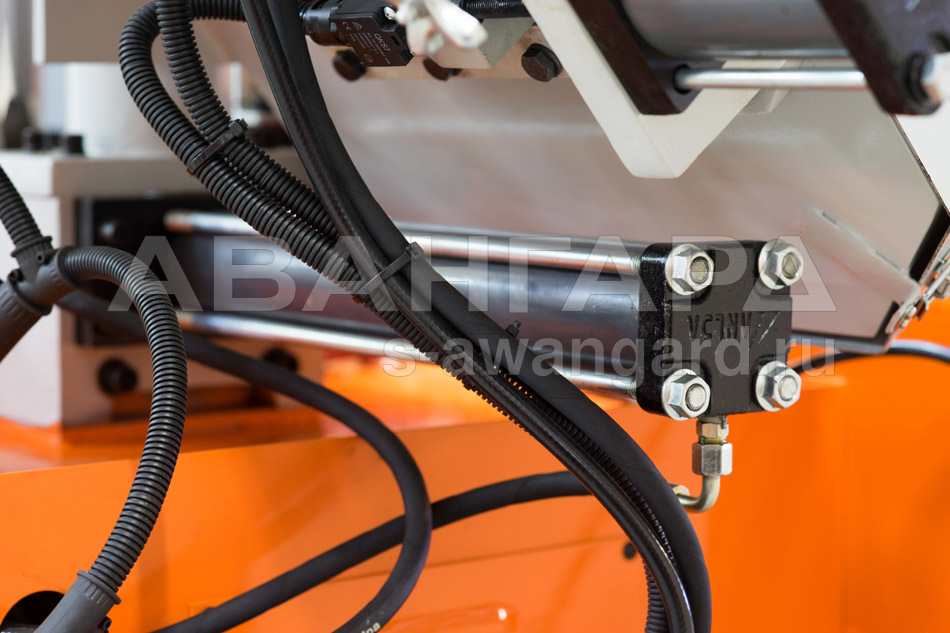

• Тиски гидравлические с возможностью быстрого зажима заготовок + манометр.
• Увеличенная скорость подачи до касания материала.
• 2 скорости вращения полотна.
• Подсветка зоны резания.

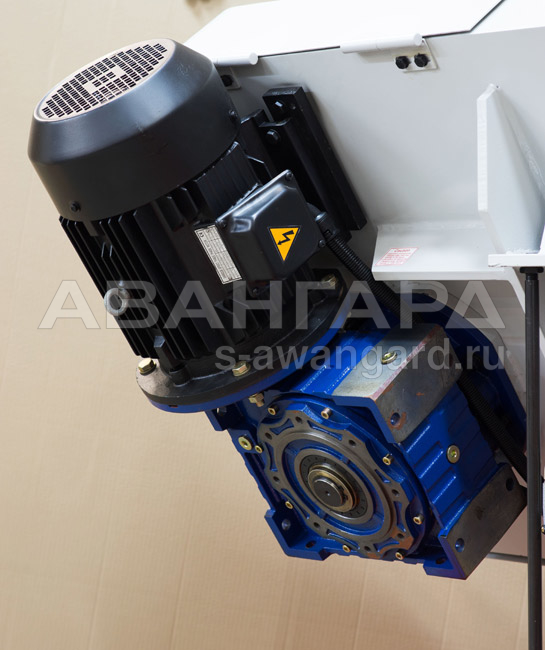

• Зубчатый привод.

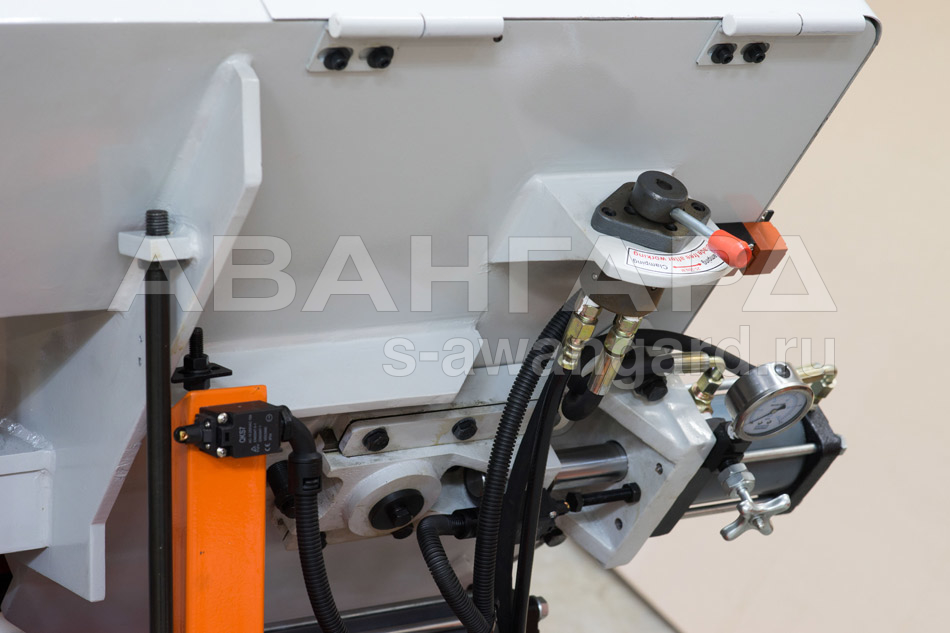

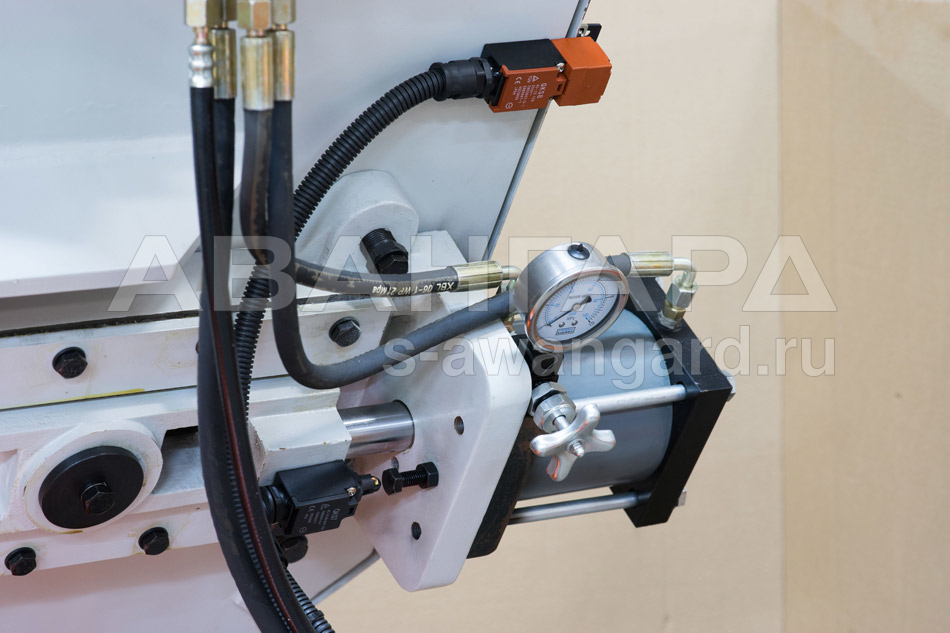

• Гидравлическое натяжение полотна.
• Автоматическое отключение при завершении резки.

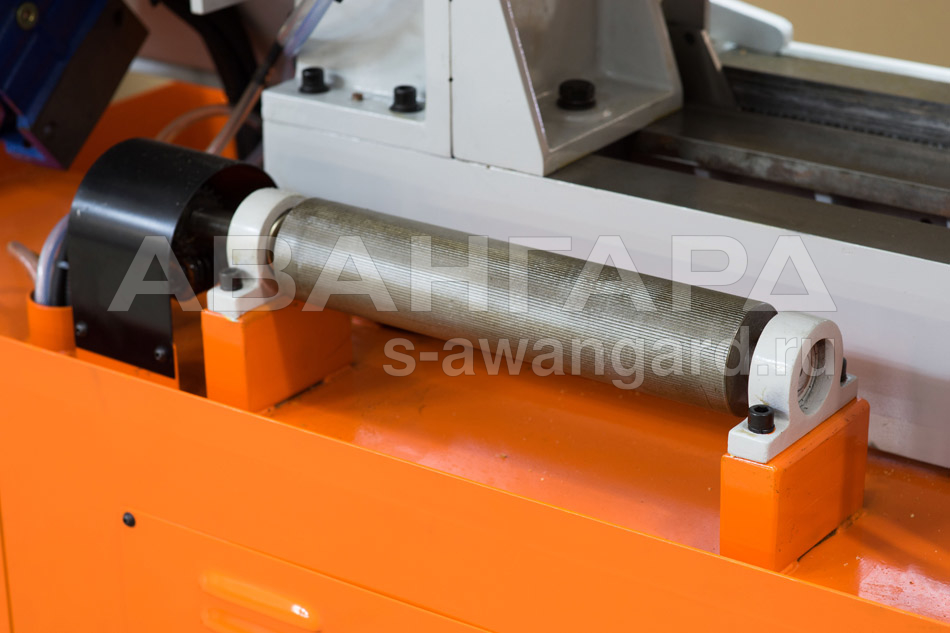

• Вспомогательный стол с роликом подачи приводится в движение вращением ручки маховика с передней части станка.
