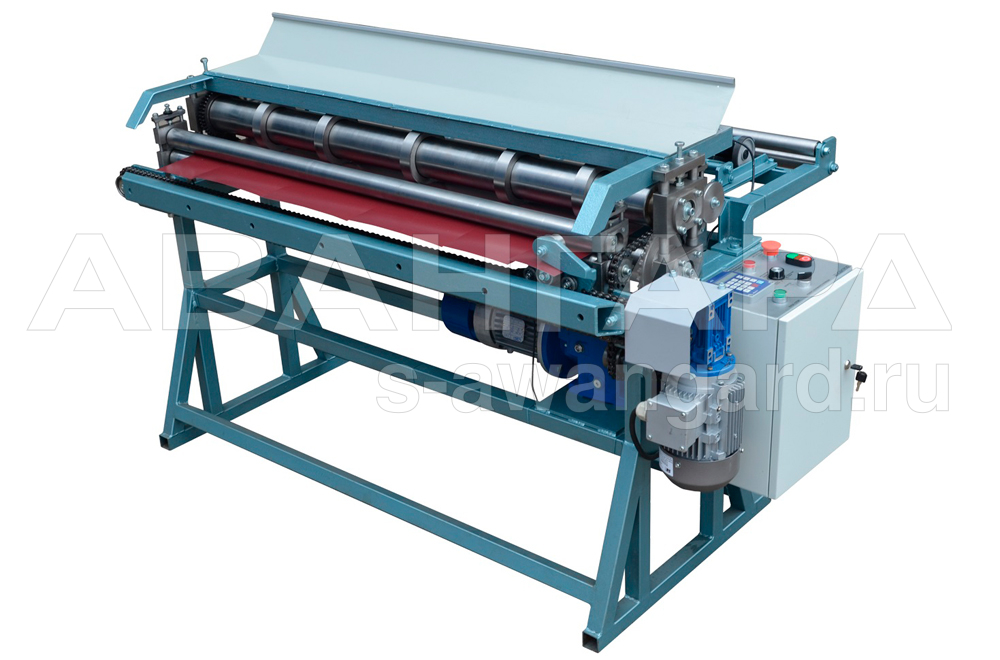

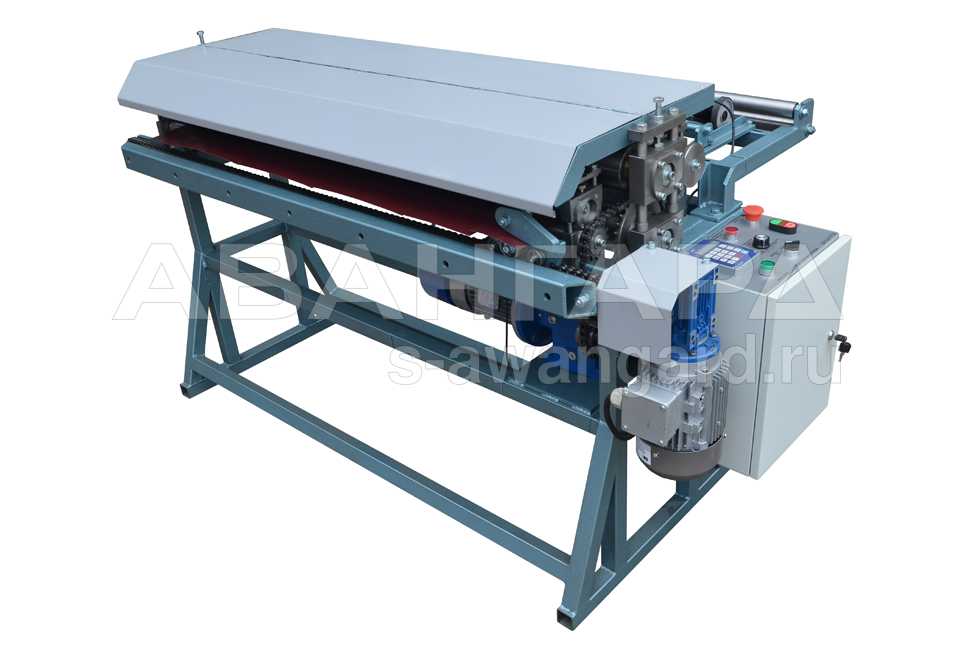

Станок продольно-поперечной резки СППР-1250/5-АСУ

Автоматизированный станок продольно - поперечной резки металла СППР-1250/5-АСУ предназначен для роспуска рулонной и листовой стали на полосы (штрипсы) и заготовки мерной длины.

Поперечная резка осуществляется роликовым ножом с индивидуальным электроприводом. Для контроля длины разрезаемого материала используется датчик длины (энкодер), который передаёт данные на автоматическую систему управления резанием (АСУ). На блоке АСУ с помощью пульта управления задаётся программа раскроя металла - необходимая длина полосы и количество готовых изделий. На ряду с этим станок может быть переведён в ручной режим управления, в котором оператор производит поперечный рез по-своему усмотрению.

Регулируемые направляющие позволяют производить раскрой металла различной ширины. Для обеспечения ровного и плавного захода металла в станок перед направляющими установлены две задающие оси. Два вала, один из которых с резиновым покрытием, находящиеся после блока продольной резки, создают дополнительное усилие для протягивания металла и удерживают его смещения при поперечной резке.

Опционально агрегат может быть оснащён узлом для нанесения плёнки, которая будет защищать полосу от царапин и иных внешних негативных факторов, что актуально для металла с полимерным покрытием. Станок может быть встроен в линию продольной резки металла (ЛПР).

Станок продольной резки идеально подходит для работы в единичном, мелкосерийном и серийном производстве. Агрегат, обладая компактными размерами, не требует большой производственной площадки. Одной из отличительных особенностей станка является невысокое электропотребление, благодаря чему минимизируются расходы на электроэнергию. Ножи, фиксируемые при помощи стопорных винтов в двухстороннюю лыску на валу, легко и быстро можно перестроить на нужную ширину полосы.

Преимущества

• высокое качество реза благодаря валам увеличенного диаметра (90 мм);
• соосность валов для обеспечения высокой точности реза обеспечивается их посадкой в едином корпусе;
• быстрая регулировка межцентрового расстояния роликовых ножей в зависимости от толщины металла;
• быстрая и простая перенастройка дисковых ножей для резки металла на нужный размер;
• закаленные дисковые ножи с двусторонней заточкой, выполненные из спецстали, обеспечивают длительный ресурс;
• высокая скорость раскроя металла;
• регулируемые по ширине направляющие;
• возможность установки до 15-ти пар дисковых ножей для резки металла.

Станок оснащается счётчиком длины.

Пульт управления для автоматизации работы станка.

Правильные и протягивающие валки обеспечивают равномерную подачу материала.

Нож поперечной резки оснащён электроприводом.
