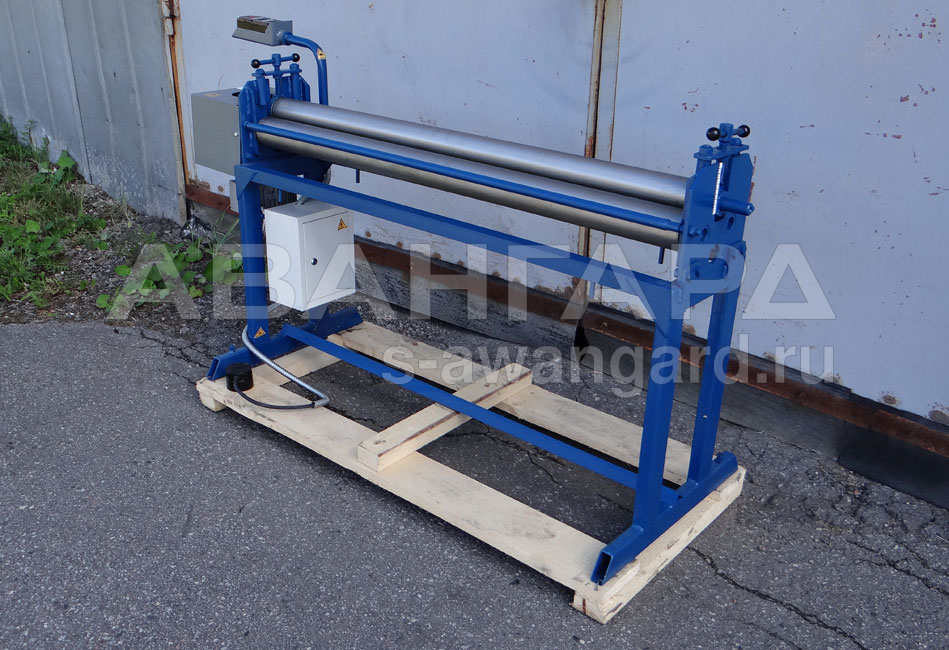

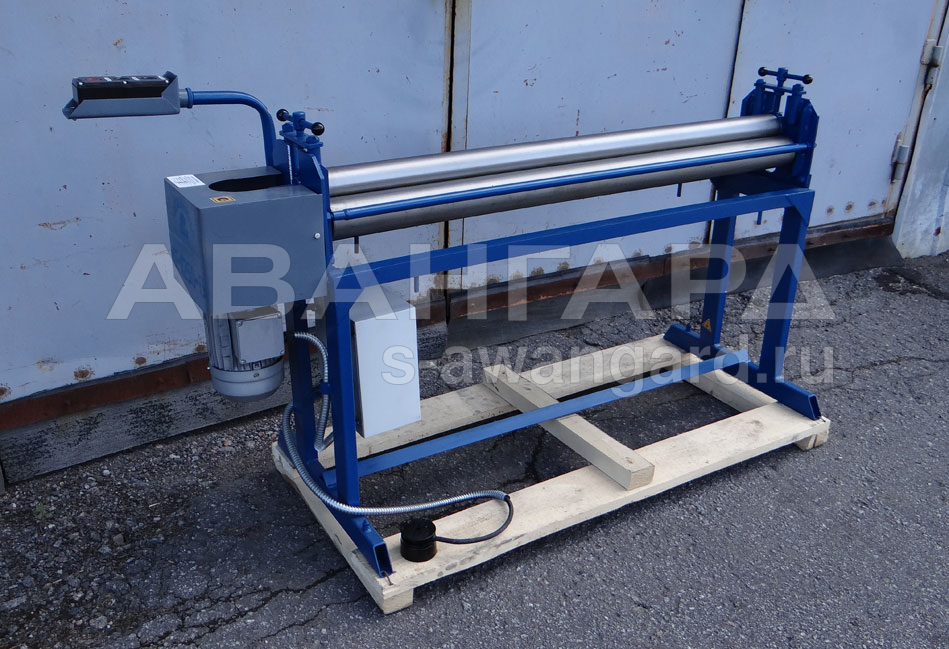

Вальцы 3-х валковые электромеханические МГ-1250 В-У

Вальцы трехвалковые электромеханические со съёмным верхним валом и ручным прижимом предназначены для вальцевания цилиндрических заготовок из мягких сортов листовой стали (оцинковки) обыкновенного качества ГОСТ 380-94. Исполнение для умеренного климата категория размещения 3 по ГОСТ 15150-69.

Принцип работы

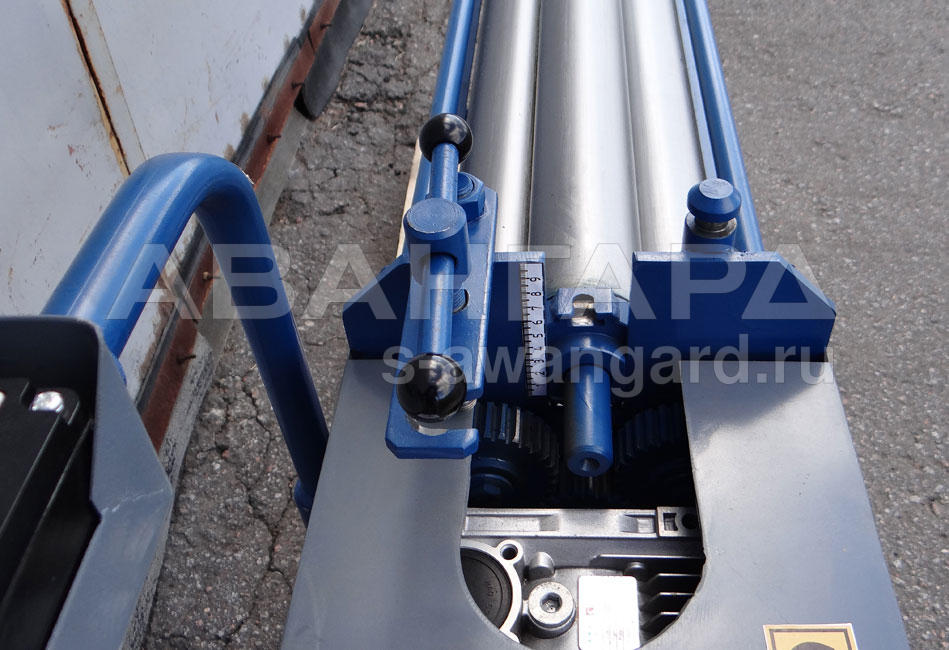

• С помощью прижимных винтов 7 поднять вверх прижимной вал 4 «рис.1».


• Вальцуемый лист 13 расположить между опорными 5 и прижимным 4 валами «рис.2» (заготовка должна располагаться параллельно валам).
  Далее одновременным (равномерным) вращением прижимных винтов 7 опускаем постепенно (1/2 оборота) прижимной вал 4 «рис.1» на величину, необходимую для формирования требуемого радиуса вальцевания.

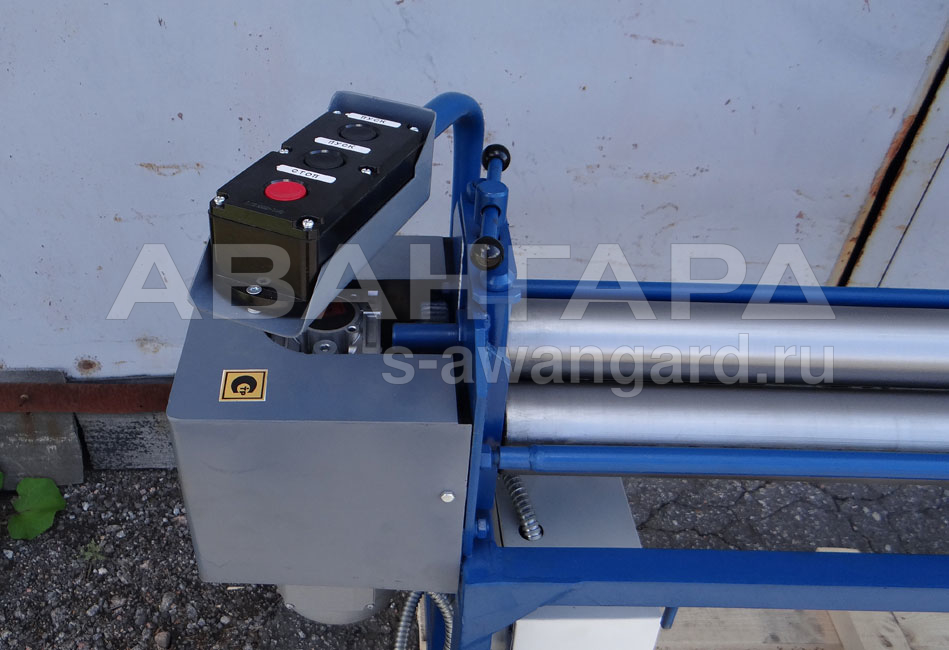

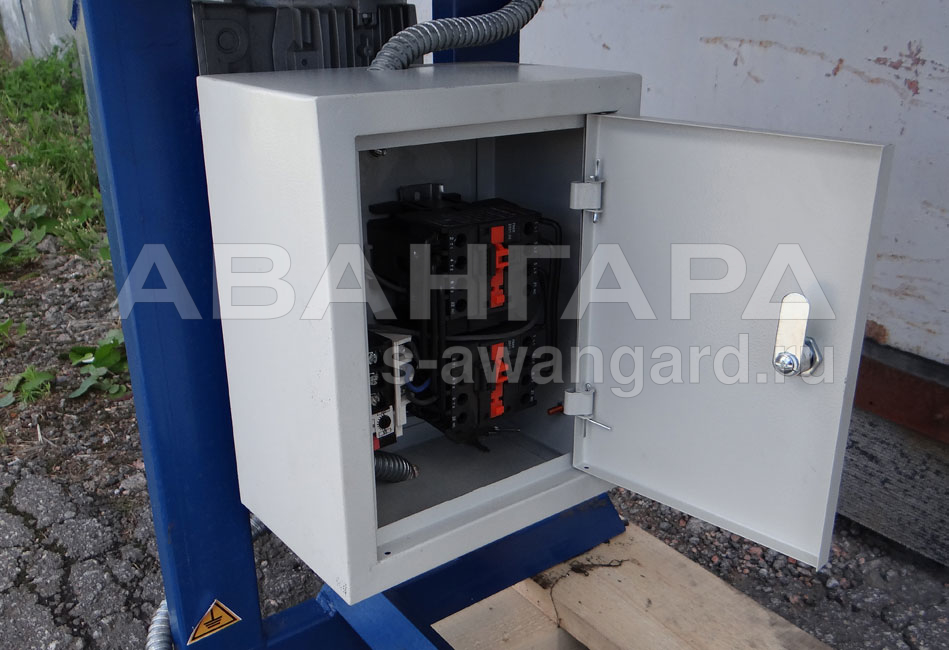

• Вальцевание листа осуществляется вращением электромеханического привода (связанного с опорными валами через шестерни), при помощи нажатия реверсивных кнопок на выносном пульте 9 «рис.1».
  .
• Смена возвратно-поступательного движения валов осуществляется через кнопку СТОП. Для извлечения заготовки 13 возвращаем прижимной вал 4 «рис.2» в верхнее положение с помощью вращения прижимных винтов 7«рис.1» .

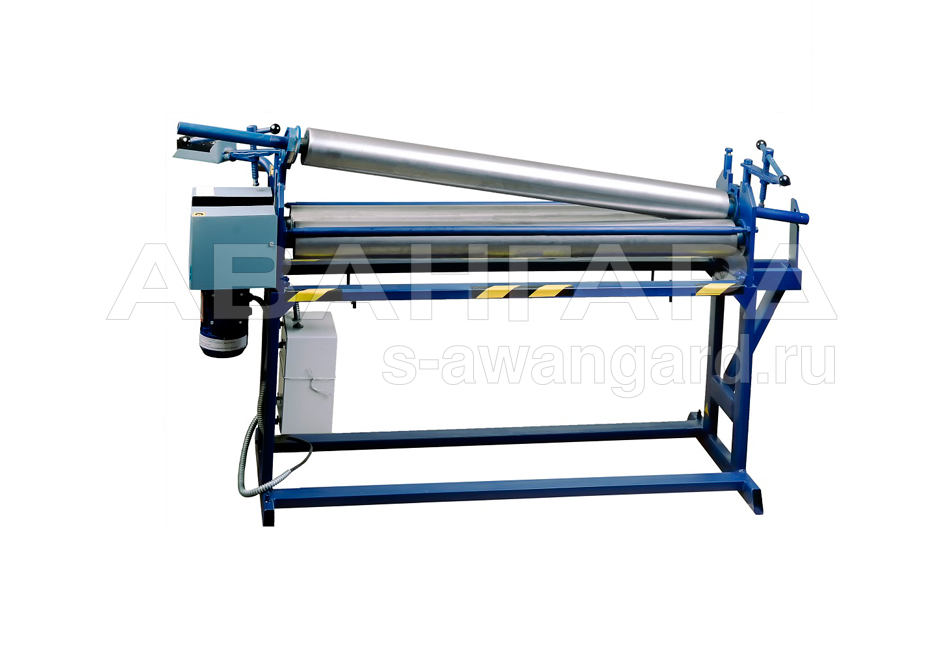

• При необходимости снятия прижимного вала ослабить фиксирующую гайку, отвести прижимную балку на 180° и вывести из зацепления винт 7 «рис.1» подъёмного устройства.

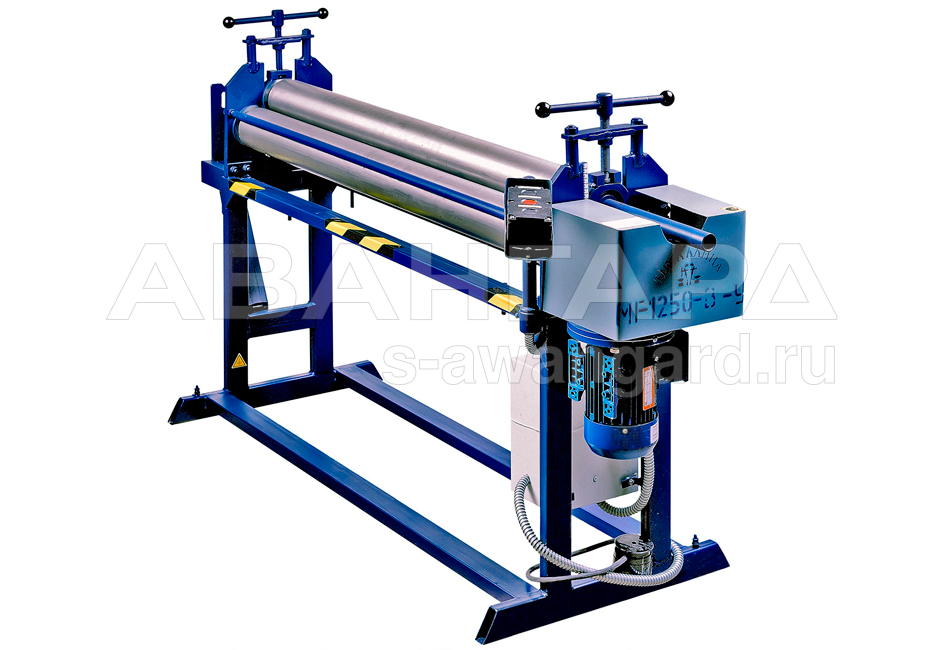

Рисунок 1.

Рисунок 2.
